PyCharts 簡介

PyCharts 是一個基于 Python 的數據可視化庫，它支持多種圖表類型，如折線圖、柱狀圖、餅圖等。PyCharts 提供了簡潔的 API，使得用戶能夠輕松地創建各種圖表，同時支持個性化的配置，以滿足不同需求。PyCharts 的底層依賴于 ECharts，這使得它在功能和性能上都具有很高的優勢。



PyCharts 的安裝

PyCharts 的安裝非常簡單，只需在命令行中輸入以下命令：



pip install pyecharts



安裝完成后，即可在 Python 代碼中導入 PyCharts 庫并開始使用。

作為軟件測試工程師，我們經常需要處理測試過程中的數據。文不如表、表不如圖，通過 PyCharts，我們可以輕松的將這些數據以直觀的形式展示出來，從而更好地分析問題、匯報進度。



缺陷統計

在軟件測試過程中，我們需要對發現的缺陷進行統計和分析。以下代碼演示了如何使用 PyCharts 創建一個餅圖，展示各個嚴重級別的缺陷數量：



from pyecharts.charts import Pie
from pyecharts import options as opts

pie = Pie()
pie.add("", [("建議", 33), ("一般", 45), ("嚴重", 20), ("致命", 2)])
pie.set_global_opts(title_opts=opts.TitleOpts(title="缺陷嚴重級別統計"))
pie.set_series_opts(label_opts=opts.LabelOpts(formatter=": {c} (udwo7mq%)"))
pie.render()



執行上面的代碼會自動的在同級目錄生成一個 render.xml 文件，使用瀏覽器打開就可以看到展示了不同嚴重級別的缺陷數量及其占比的餅圖。我們可以依據這個圖更好地制定測試策略和優先級。

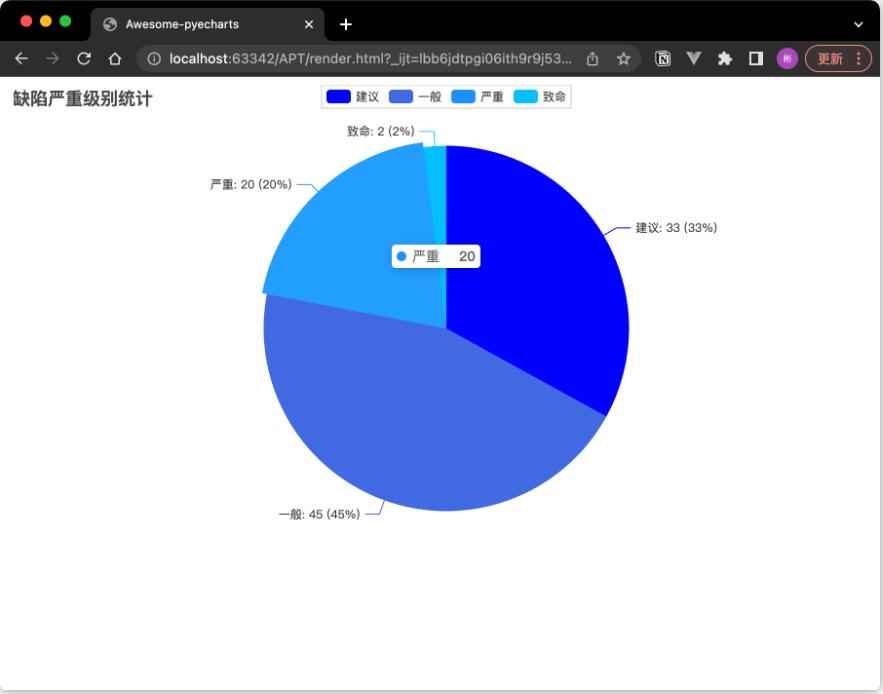

當然，我們也可以在 render 之前加上下面這段代碼來指定顏色，得到下面這張圖：



# 指定顏色
colors = ["#0000FF", "#4169E1", "#1E90FF", "#00BFFF"]
pie.set_colors(colors)

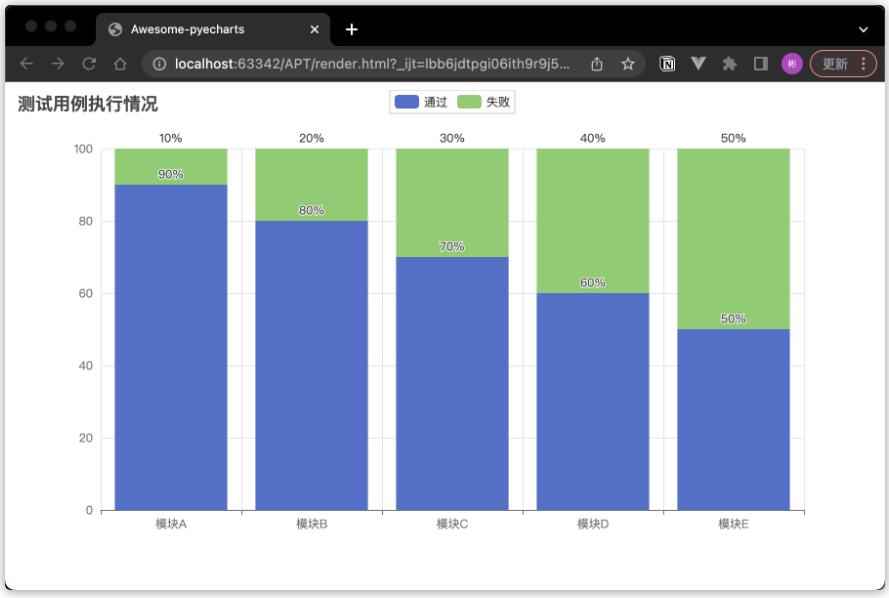

測試用例執行情況

在執行測試用例時，我們需要關注測試用例的執行情況，如通過率、失敗率等。以下代碼演示了如何使用 PyCharts 創建一個堆疊柱狀圖，展示各個模塊的測試用例執行情況：



from pyecharts.charts import Bar
from pyecharts import options as opts

bar = Bar()
bar.add_xaxis(["模塊A", "模塊B", "模塊C", "模塊D", "模塊E"])

# 添加通過和失敗的數據，并設置為堆疊模式
bar.add_yaxis("通過", [90, 80, 70, 60, 50], stack="總量")
bar.add_yaxis("失敗", [10, 20, 30, 40, 50], stack="總量")

# 設置全局選項，包括標題
bar.set_global_opts(title_opts=opts.TitleOpts(title="測試用例執行情況"),)

# 設置系列選項，包括標簽格式
bar.set_series_opts(label_opts=opts.LabelOpts(is_show=True, position="outside", formatter="{c}%")) # 顯示百分比的標簽格式

bar.render()



這段代碼創建了一個堆疊柱狀圖，展示了各個模塊的測試用例通過和失敗數量。通過這樣的圖表，我們可以直觀地了解到各個模塊的測試情況，從而更好地調整測試計劃和資源分配。

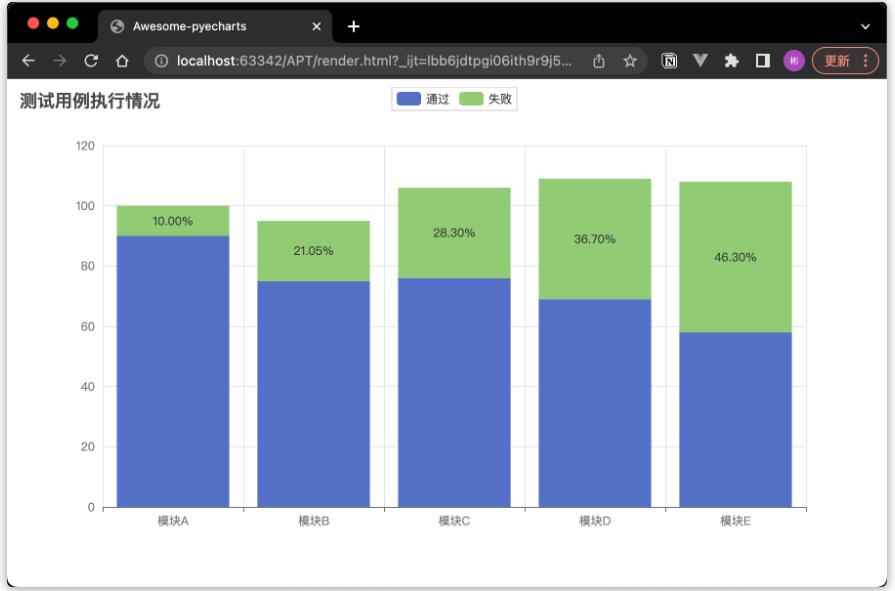

使用JavaScript情況

因為pycharts 底層基于 ECharts，所以 JavaScript代碼也可以在腳本中使用。

在 Python 中調用 JavaScript 代碼：



from pyecharts.charts import Bar
from pyecharts import options as opts
from pyecharts.commons.utils import JsCode

bar = Bar()
bar.add_xaxis(["模塊A", "模塊B", "模塊C", "模塊D", "模塊E"])

passed_cases = [90, 75, 76, 69, 58]

# 添加通過和失敗的數據，并設置為堆疊模式
bar.add_yaxis(
    "通過",
    passed_cases,
    stack="總量",
    label_opts=opts.LabelOpts(is_show=False)  # 隱藏通過用例的標簽
)

# 使用回調函數計算失敗用例的百分比
failure_percentage = f"""
function(params) {{
    var passed_cases = {passed_cases};
    var total = params.value + passed_cases[params.dataIndex];
    var percentage = (params.value / total) * 100;
    return percentage.toFixed(2) + '%';
}}
"""

bar.add_yaxis(
    "失敗",
    [10, 20, 30, 40, 50],
    stack="總量",
    label_opts=opts.LabelOpts(
        is_show=True, position="inside", formatter=JsCode(failure_percentage)
    )  # 顯示失敗用例的標簽
)

# 設置全局選項，包括標題
bar.set_global_opts(
    title_opts=opts.TitleOpts(title="測試用例執行情況"),
)

bar.render()

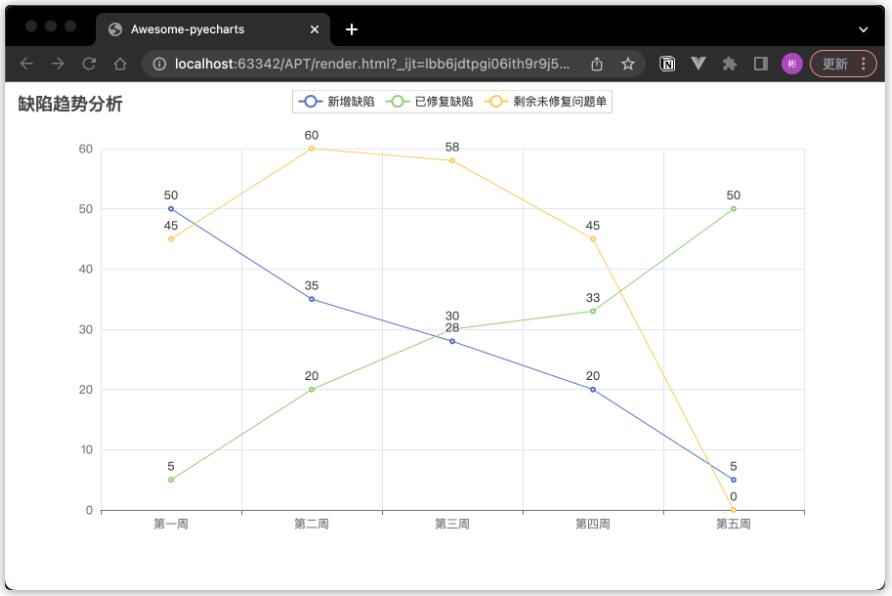

缺陷趨勢分析

在項目進展過程中，我們需要關注缺陷的趨勢，以評估項目質量和進度。以下代碼演示了如何使用 PyCharts 創建一個折線圖，展示項目中缺陷的趨勢變化：



from pyecharts.charts import Line
from pyecharts import options as opts

# 創建 Line 對象
line = Line()

# 添加 x 軸數據
line.add_xaxis(["第一周", "第二周", "第三周", "第四周", "第五周"])

# 新增問題單和已修復問題單的數據
new_defects = [50, 35, 28, 20, 5]
fixed_defects = [5, 20, 30, 33, 50]

# 計算剩余未修復的問題單
remaining_defects = []
cumulative_new_defects = 0
cumulative_fixed_defects = 0

# 遍歷新增問題單和已修復問題單的數據
for new, fixed in zip(new_defects, fixed_defects):
    # 累積計算新增問題單和已修復問題單的數量
    cumulative_new_defects += new
    cumulative_fixed_defects += fixed

    # 計算剩余未修復的問題單，并將結果添加到 remaining_defects 列表中
    remaining_defects.append(cumulative_new_defects - cumulative_fixed_defects)

# 向圖表中添加 y 軸數據系列
line.add_yaxis("新增缺陷", new_defects)
line.add_yaxis("已修復缺陷", fixed_defects)
line.add_yaxis("剩余未修復問題單", remaining_defects)

# 設置全局選項，包括標題
line.set_global_opts(title_opts=opts.TitleOpts(title="缺陷趨勢分析"))

# 渲染圖表
line.render()



這段代碼創建了一個折線圖，展示了項目中新增缺陷和已修復缺陷的數量變化。通過這樣的圖表，我們可以直觀地了解到項目的質量趨勢，從而更好地制定測試策略和計劃。

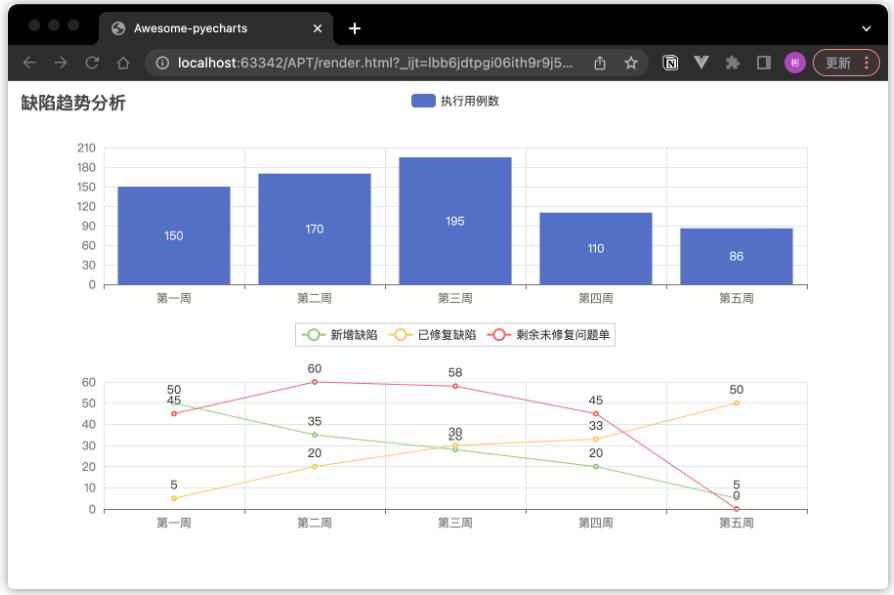

將兩張圖放在一個組合里

體現隨著時間的變化，執行用例和 bug 情況的變化：



from pyecharts.charts import Line, Bar, Grid
from pyecharts import options as opts

# 創建 Line 對象

new_defects = [50, 35, 28, 20, 5]
fixed_defects = [5, 20, 30, 33, 50]

remaining_defects = []
cumulative_new_defects = 0
cumulative_fixed_defects = 0

for new, fixed in zip(new_defects, fixed_defects):
    cumulative_new_defects += new
    cumulative_fixed_defects += fixed
    remaining_defects.append(cumulative_new_defects - cumulative_fixed_defects)

line = (Line().add_xaxis(["第一周", "第二周", "第三周", "第四周", "第五周"]).add_yaxis("新增缺陷", new_defects)
        .add_yaxis("已修復缺陷", fixed_defects)
        .add_yaxis("剩余未修復問題單", remaining_defects)
        # 設置全局選項，包括標題
        .set_global_opts(title_opts=opts.TitleOpts(title="缺陷趨勢分析"),
                         legend_opts=opts.LegendOpts(pos_top="48%"),)

)
# 添加執行用例數的數據
executed_cases = [150, 170, 195, 110, 86]

# 創建 Bar 對象
bar = (Bar().add_xaxis(["第一周", "第二周", "第三周", "第四周", "第五周"])
.add_yaxis("執行用例數", executed_cases)
       )

# 創建 Grid 對象，并添加 Line 和 Bar 圖表
grid = (Grid().
        add(bar, grid_opts=opts.GridOpts(pos_bottom="60%")).
        add(line, grid_opts=opts.GridOpts(pos_top="60%")))

# 渲染圖表
grid.render()



將兩張圖重疊成一張圖（overlap）



from pyecharts.charts import Line, Bar
from pyecharts import options as opts

# 創建 Bar 對象
bar = Bar()
bar.add_xaxis(["第一周", "第二周", "第三周", "第四周", "第五周"])

# 添加執行用例數的數據
executed_cases = [15, 17, 19.5, 11, 3]
bar.add_yaxis("執行用例數(/百條)", executed_cases)

# 創建 Line 對象
line = Line()
line.add_xaxis(["第一周", "第二周", "第三周", "第四周", "第五周"])

new_defects = [50, 35, 28, 20, 5]
fixed_defects = [5, 20, 30, 33, 40]

remaining_defects = []
cumulative_new_defects = 0
cumulative_fixed_defects = 0

for new, fixed in zip(new_defects, fixed_defects):
    cumulative_new_defects += new
    cumulative_fixed_defects += fixed
    remaining_defects.append(cumulative_new_defects - cumulative_fixed_defects)

# 設置 is_smooth=True 參數使折線平滑顯示
line.add_yaxis("新增缺陷", new_defects)
line.add_yaxis("已修復缺陷", fixed_defects)
line.add_yaxis("剩余未修復問題單", remaining_defects)

# 使用 overlap() 方法將 Line 圖表疊加到 Bar 圖表中
bar.overlap(line)

# 設置全局選項，包括標題
bar.set_global_opts(title_opts=opts.TitleOpts(title="缺陷趨勢分析"))

# 渲染圖表
bar.render()

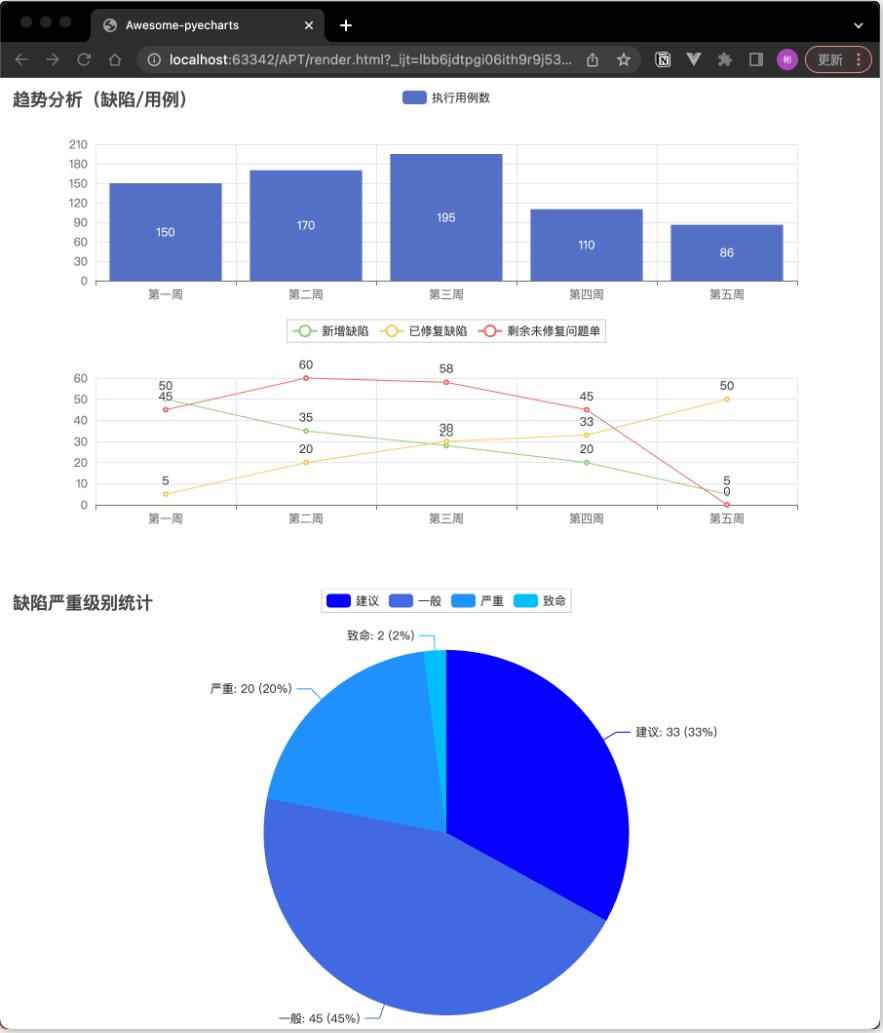

將多張圖組合在一個page 中



from pyecharts.charts import Line, Bar, Page, Pie, Grid
from pyecharts import options as opts

# 創建 Line 對象
new_defects = [50, 35, 28, 20, 5]
fixed_defects = [5, 20, 30, 33, 50]

remaining_defects = []
cumulative_new_defects = 0
cumulative_fixed_defects = 0

for new, fixed in zip(new_defects, fixed_defects):
    cumulative_new_defects += new
    cumulative_fixed_defects += fixed
    remaining_defects.append(cumulative_new_defects - cumulative_fixed_defects)

line = (Line().add_xaxis(["第一周", "第二周", "第三周", "第四周", "第五周"]).add_yaxis("新增缺陷", new_defects)
        .add_yaxis("已修復缺陷", fixed_defects)
        .add_yaxis("剩余未修復問題單", remaining_defects)
        # 設置全局選項，包括標題
        .set_global_opts(title_opts=opts.TitleOpts(title="趨勢分析（缺陷/用例）"),
                         legend_opts=opts.LegendOpts(pos_top="48%"),)

)
# 添加執行用例數的數據
executed_cases = [150, 170, 195, 110, 86]

# 創建 Bar 對象
bar = (Bar().add_xaxis(["第一周", "第二周", "第三周", "第四周", "第五周"])
.add_yaxis("執行用例數", executed_cases)
       )

# 創建 Grid 對象，并添加 Line 和 Bar 圖表
grid = (Grid().
        add(bar, grid_opts=opts.GridOpts(pos_bottom="60%")).
        add(line, grid_opts=opts.GridOpts(pos_top="60%"))
        )

# 渲染圖表
grid.render()

pie = Pie()
pie.add("", [("建議", 33), ("一般", 45), ("嚴重", 20), ("致命", 2)])
pie.set_global_opts(title_opts=opts.TitleOpts(title="缺陷嚴重級別統計"))
pie.set_series_opts(label_opts=opts.LabelOpts(formatter=": {c} (pcteamn%)"))
# 指定顏色
colors = ["#0000FF", "#4169E1", "#1E90FF", "#00BFFF"]
pie.set_colors(colors)

# 創建 Page 對象，并添加圖表
page = Page()
page.add(grid)
page.add(pie)

# 渲染圖表
page.render()

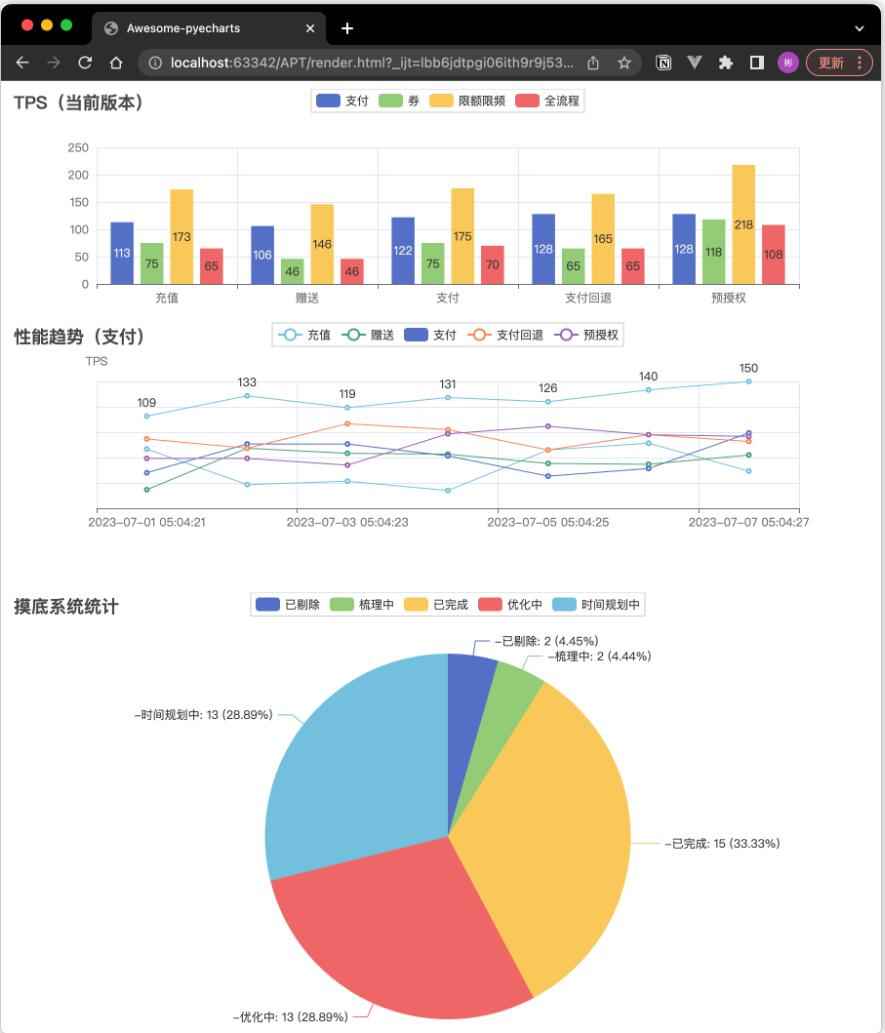

實際應用：常態化性能壓測數據統計



import random
from pyecharts.charts import Line, Bar, Grid, Pie, Page
from pyecharts import options as opts
# 查詢過去 8 次數據
time_range = 8

interface = ['充值', '贈送', '支付', '支付回退', '預授權']
bar = (
    Bar()
        .add_xaxis(interface)
        .add_yaxis("支付", [113, 106, 122, 128, 128, 55, 45])
        .add_yaxis("券", [75, 46, 75, 65, 118, 15, 70])
        .add_yaxis("限額限頻", [173, 146, 175, 165, 218, 115, 170])
        .add_yaxis("全流程", [65, 46, 70, 65, 108, 45, 40])
        .set_global_opts(title_opts=opts.TitleOpts(title="TPS（當前版本）"))
)
line = Line().add_xaxis([f"2023-07-0{i} 05:04:2{i}" for i in range(1, time_range)]). \
    add_yaxis(interface[0], [random.randint(100, 150) for _ in range(time_range)])

for i, inter in enumerate(interface):
    line.add_yaxis(inter, [random.randint(10 * (i + 1), 100) for _ in range(time_range)],
                   label_opts=opts.LabelOpts(is_show=False))
line.set_global_opts(
    title_opts=opts.TitleOpts(title="性能趨勢（支付）", pos_top="48%"),
    legend_opts=opts.LegendOpts(pos_top="48%"),
    yaxis_opts=opts.AxisOpts(
        name="TPS",
        axislabel_opts=opts.LabelOpts(is_show=False),  # 設置label_opts參數
    )
)

grid = Grid().add(bar, grid_opts=opts.GridOpts(pos_bottom="60%")).add(line, grid_opts=opts.GridOpts(pos_top="60%"))

pie = Pie()
pie.add("-", [("已剔除", 2), ("梳理中", 2),  ("已完成",  15), ("優化中", 13), ("時間規劃中", 13)])
pie.set_global_opts(title_opts=opts.TitleOpts(title="摸底系統統計"), )
# - `{a}`：表示系列名稱。``：表示數據類別 `{c}`：表示數據值（如10、25、50和15）。`unu78vw`：表示數據所占的百分比。- `{@[index]}`：表示數據數組中索引為`index`的值。
pie.set_series_opts(label_opts=opts.LabelOpts(formatter="{a}: {c} (nqwsygw%)"))

page = Page()
page.add(grid)
page.add(pie)
page.render()



總結

PyCharts 是一個功能強大、易于使用的 Python 數據可視化庫。本文以測試工程師的日常工作中的一些數據舉例，演示了如何展示測試數據，從而提高工作效率，更好地服務于項目進展。本文僅介紹了 PyCharts 的基本使用和一些常見的應用場景，實際上 PyCharts 還有更多的功能等待我們去探索。希望本文能對大家的工作帶來幫助。
